Comprendre le rôle du convertisseur dans une installation à panneau solaire
Quel est le rôle du convertisseur dans un panneau solaire ?
Le convertisseur, un appareil indispensable pour vos panneaux solaires
Lorsqu’un panneau solaire produit de l’énergie, il produit du courant continu, aussi appelé DC. Cependant, vos appareils électriques utilisent du courant alternatif (AC). Pour pallier cette différence et rendre utilisable l’énergie produite par vos panneaux solaires, on utilise un convertisseur. Ce dernier, aussi appelé plus communément onduleur solaire, est présent dans votre installation et installé sur votre installation et permet de convertir le courant continu en courant alternatif.
Relié au compteur électrique ou au tableau électrique, l’onduleur prend la forme d’un boîtier métallique. Étant l’un des appareils les plus sensibles de votre installation, l’onduleur est placé dans un coffret de sécurité.
Quelle est la différence entre un convertisseur et un onduleur ?
Généralement employé comme des termes similaires, il existe une différence entre un convertisseur et un onduleur pour panneau solaire. Un convertisseur est un appareil qui modifie soit la nature du courant (continu ↔ alternatif), soit sa tension. L’onduleur, lui, est un convertisseur spécifique qui transforme le courant continu en courant alternatif. Dans le domaine du photovoltaïque, on parle surtout d’onduleur, car c’est le type de convertisseur utilisé pour adapter le courant produit par les panneaux solaires en courant alternatif utilisable dans les maisons.
Ainsi, le terme « convertisseur » pour panneau solaire fait référence au terme onduleur qui est un convertisseur DC-AC (courant continu vers courant alternatif).
Quel convertisseur choisir pour un panneau solaire ?
Le choix de votre convertisseur pour votre installation de panneaux solaires va prendre en compte différentes caractéristiques :
- Le type d’installation
- La puissance nominale des panneaux
- Le nombre d’entrées MPPT (Maximum Power Point Tracking soit en français : Suivi du Point de Puissance Maximum, est une technologie qui ajuste la tension de sortie des panneaux en temps réel afin de maximiser la puissance extraite, en fonction des conditions d’ensoleillement) en cas d’orientation différente des panneaux
- Le rendement souhaité
- Des fonctionnalités spécifiques comme la surveillance à distance
- La durée de garantie
Ainsi, le choix de l’onduleur est essentiel pour optimiser la performance et la durabilité de votre installation photovoltaïque.
L’installation d’un convertisseur de courant électrique de panneaux solaires sur un site isolé
Lors de l’installation d’un onduleur photovoltaïque isolé, il convient avant tout de différencier deux types d’onduleurs :
- Les onduleurs autonomes, ils fonctionnent sans source d’électricité alternative externe. L’installateur qualifié saura vous conseiller sur les équipements nécessaires pour votre projet sur un site isolé.
- Les onduleurs assistés par une source de tension alternative. Ces derniers sont utilisés dans les installations photovoltaïques reliées au réseau public.
Ainsi, pour une installation sur un site isolé, il convient de choisir un onduleur autonome.
Quels sont les différents convertisseurs DC-AC disponibles pour vos panneaux solaires photovoltaïques ?
L’onduleur centralisé ou aussi appelé string onduleur
Installé à un seul emplacement, il convertit l’électricité produite par l’ensemble des panneaux. Il offre un bon rendement et un coût de remplacement faible, mais une panne met toute l’installation à l’arrêt. Il est cependant moins performant en cas de zones ombragées ou de panneaux orientés différemment. L’onduleur centralisé est recommandé dans le cadre de grandes surfaces bien exposées.
Les micro-onduleurs
Placés sous chaque panneau, ils gèrent individuellement la production de chaque module. Il s’agit ici d’un convertisseur plus cher que l’onduleur centralisé, mais il permet un suivi plus détaillé et une meilleure production panneau par panneau. Il est donc idéal pour une installation sur des toitures complexes ou partiellement ombragées.
L’onduleur avec optimiseurs de puissance (type SolarEdge, Huawei)
Bonne alternative, ils combinent les atouts des micro-onduleurs et du centralisé. Chaque panneau est équipé d’un optimiseur qui maximise sa production, tandis que la conversion en courant alternatif se fait au sol. Moins d’électronique est exposé sur le toit, ce qui renforce la fiabilité.
L’onduleur hybride : l’idéal pour une installation avec une batterie
Ce type d’onduleur gère la production et le stockage d’électricité, et est indispensable pour une installation comprenant une batterie. Bien que plus cher, il est utile également pour maximiser l’autoconsommation d’énergie solaire !
Comment sont installés les panneaux solaires photovoltaïques avec convertisseur ?
Installer des panneaux solaires avec un convertisseur nécessite de suivre différentes étapes clés. Chez GROUPE ROY ÉNERGIE, votre professionnel qualifié RGE en charge de votre projet suit des étapes précises pour vous garantir une installation fiable et efficace.
Nous assurons par ailleurs l’ensemble des préparatifs nécessaire avant le démarrage de l’installation en informant l’exploitant du réseau électrique du début de votre chantier.

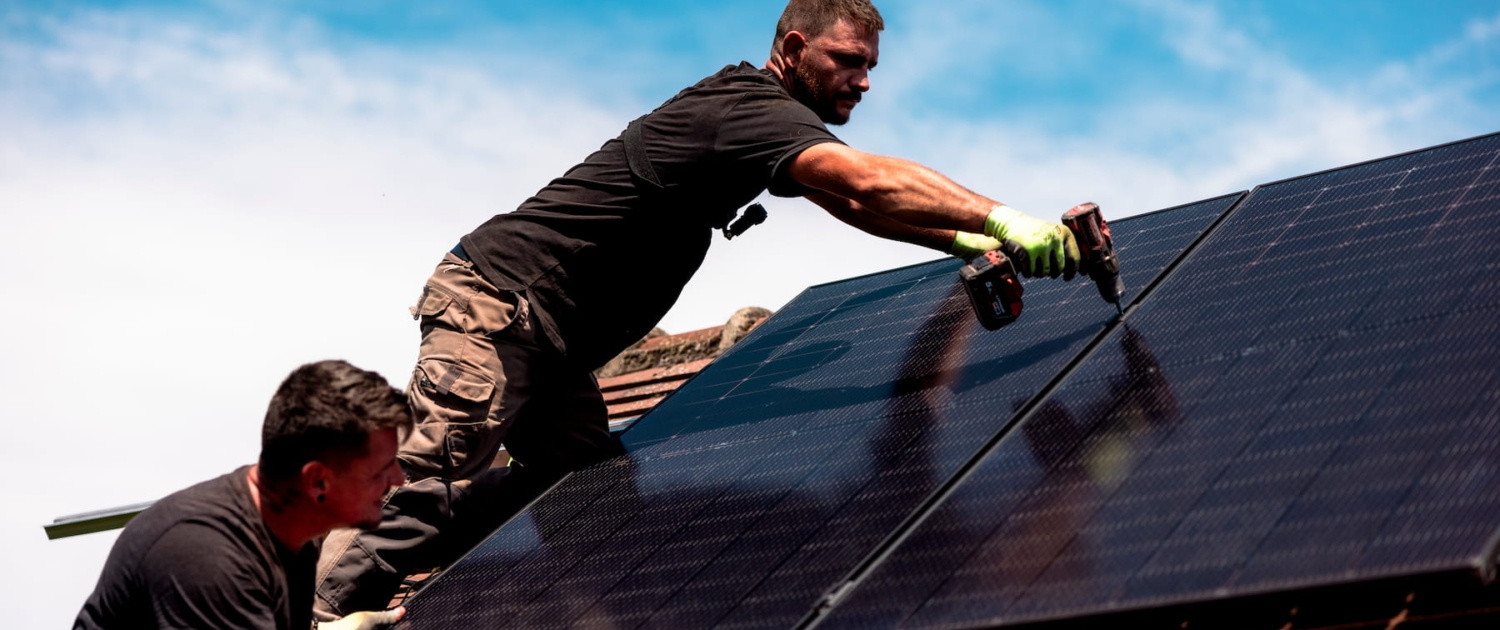

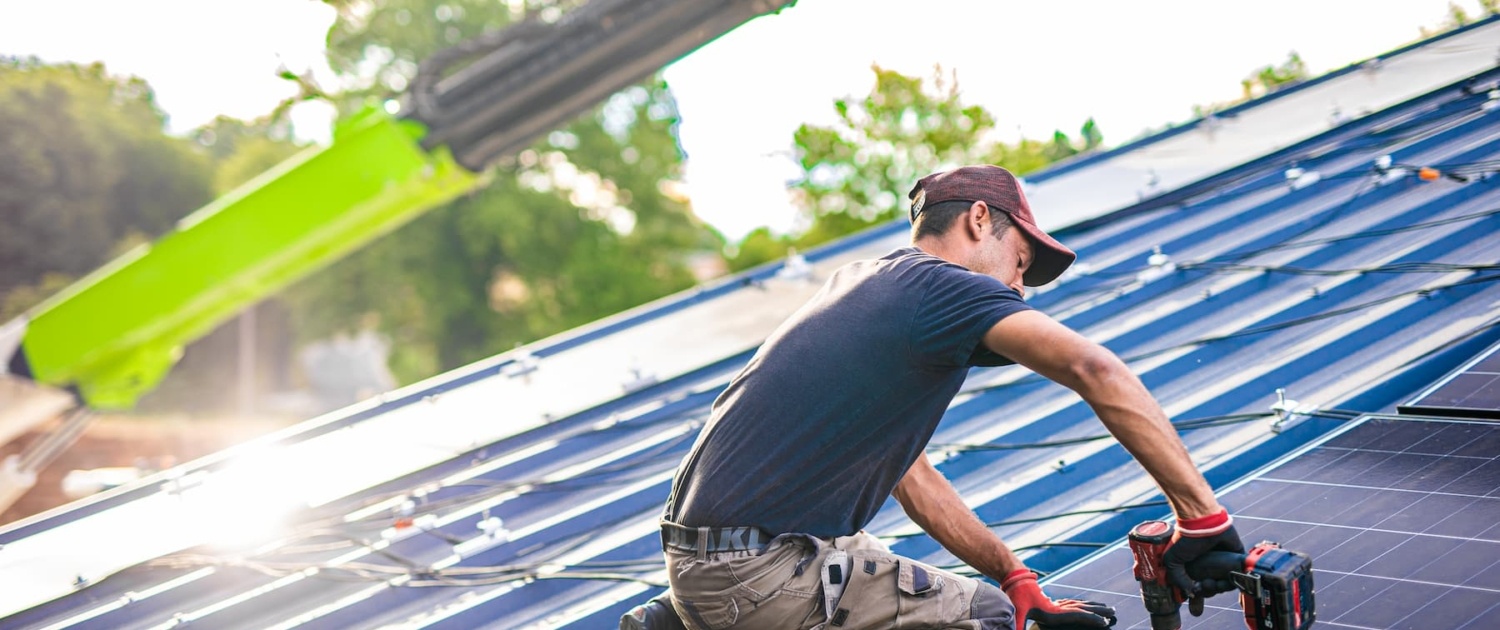

1) La fixation des panneaux
Les panneaux solaires sont installés sur le toit (ou sur le sol dans des cas spécifiques), avec une inclinaison entre 25 et 35° avec une structure bien ancrée et étanche. Il n’y a aucune sous-traitance, l’installation est ici réalisée par nos techniciens intégrés.
2) Branchement des panneaux
Selon la tension ou le courant souhaité, votre technicien GROUPE ROY ÉNERGIE installe les panneaux en série ou en parallèle avec un câble solaire DC répondant à la norme H1Z2Z2-K.
3) Connecter les câbles des panneaux à l’onduleur
La prochaine étape est de connecter les câbles issus des panneaux à l’onduleur. Lors de cette étape, votre technicien vérifie notamment la polarité et la tension d’entrée compatibles.
4) Connecter l’onduleur au réseau ou à la batterie selon le système choisi
Dans le cadre d’une autoconsommation, l’installateur connectera l’onduleur au tableau électrique avec disjoncteur dédié.
Pour une installation avec batterie, il faudra connecter cette dernière à un onduleur hybride, ou à un régulateur de charge MPPT si l’onduleur n’intègre pas cette fonction.
5) Réaliser la mise en sécurité de votre installation
Pour garantir la mise en sécurité de l’installation, il est nécessaire d’installer un parafoudre et des disjoncteurs DC & AC et un interrupteur sélectionneur. À noter qu’il y a également une mise à la terre obligatoire des structures métalliques et onduleur.
6) Effectuer la mise en service de l’installation
Après avoir vérifié les tensions, la mise en service est effectué en démarrant la centrale. Notre technicien assure ensuite la mise en place d’un dispositif de surveillance.
Pour s’assurer de la sécurité de votre installation sur le long terme, nous proposons également des maintenances et la surveillance de vos panneaux photovoltaïques.
En conclusion, le convertisseur de votre panneau photovoltaïque est un élément indispensable au bon fonctionnement de ce dernier. Afin d’optimiser la durée de vie de vos panneaux solaires, il est important de choisir du matériel de qualité. Pour cela, Groupe Roy Énergie vous accompagne tout au long de votre projet en vous conseillant et en procédant à l’installation de vos panneaux et convertisseurs !
